實現功能

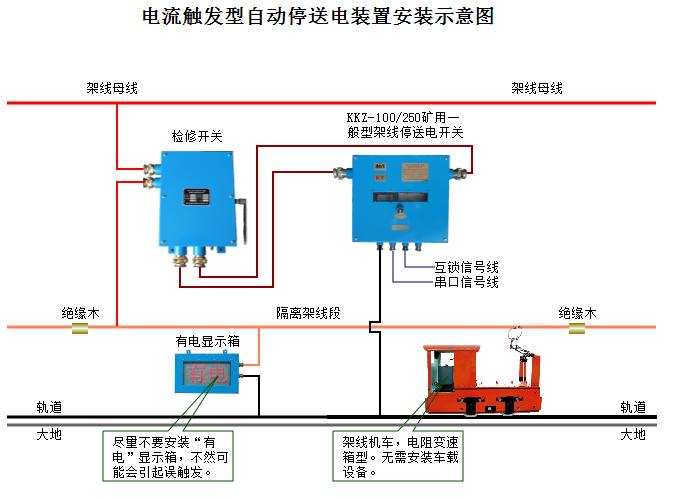

        KKZ-100/250型礦用一般型架線自動停送電裝置，主要用在煤礦井下直流架線電機車牽引的運輸巷道中，使250V架線直流電能夠自動斷開和自動合上，使用十分方便可靠。本開關維修方便，并具有聲光顯示功能，確保運輸巷道中工作人員的生命安全，保證安全生產。所需電源來自架線，安裝維修方便。

        當開關內主控板接收到電流傳感器檢測的安全電壓上電門限電流時，開關由關斷狀態轉為接通狀態，此時開關兩側的紅燈閃爍，同時揚聲器發出“架線有電，行人注意安全”的報警語音。

        在上電狀態，當開關未接收到電流傳感器檢測的機車運行電流后，如果機車運行電流消失了，開關延時12s左右由接通狀態轉為關斷狀態，此時開關兩側的綠燈長亮，同時揚聲器發出 “架線斷電，行人可以安全通過”的提示語音。

        可以與礦用軌道運輸監控系統配合，實現礦用架線自動停送電管理系統功能。

技術參數

1、輸入電壓：DC250V   （標準值的65%-135%）

2、額定電流：100A

3、最大電流：300A

4、音響輸出：≥85dB（A）

5、光信號強度：黑暗環境下光信號20m可見；

6、功能：

a)     接通狀態

        當開關接收到載波\編碼信號\時，開關應由關斷狀態轉為接通狀態，此時開關兩側的紅燈閃爍，同時揚聲器發出“架線有電，行人注意安全”的報警語音，報警次數可分別設置為：3次、6次、9次和持續報警。

b)     關斷狀態

        當開關未接收到載波\編碼信號\時，開關延時12s左右由接通狀態轉為關斷狀態，此時開關兩側的綠燈長亮，同時揚聲器發出 “架線斷電，行人可以安全通過”的提示語音。
